Bateria ‘acústica’ de estudo caseira

Vejam aqui como montei uma bateria de estudo. Na verdade ela vai se transformar mais à frente em bateria eletrônica. O circuito eu estou desenvolvendo, mas por hora ela funciona bem como ferramenta de estudo. Veja o visual abaixo.

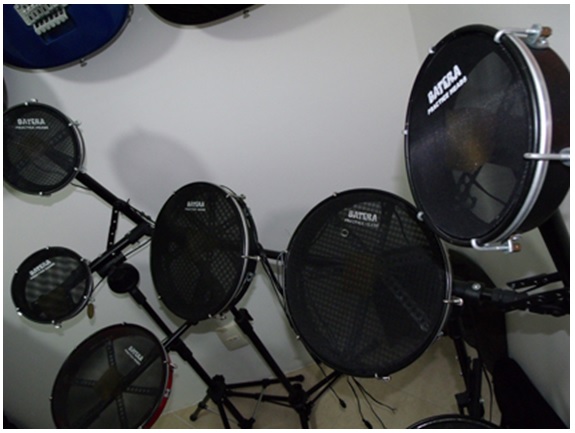

Bateria de estudo
Bateria de estudo

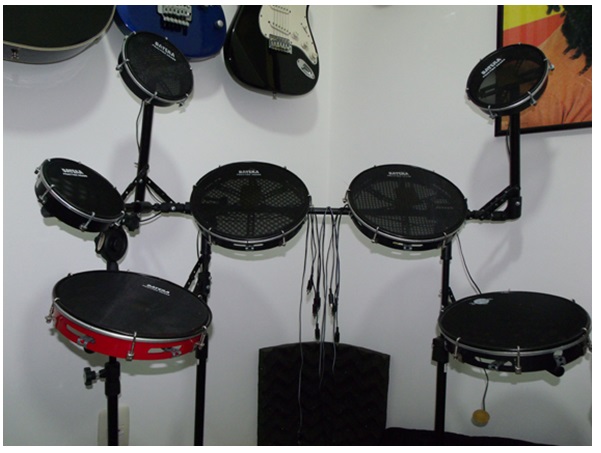

Os cabos pendurados na foto abaixo no centro da bateria, são os futuros cabos que serão usados para colocar os piezos em cada uma das peças.

Toda a estrutura da bateria eletrônica caseira.
Toda a estrutura da bateria eletrônica caseira.

Deixe-me explicar como a construí. Foram utilizados para a estrutura, pedestais de microfone do tipo ‘girafa’. Na verdade usei 3 deles. As três estruturas verticais vistas acima são as 3 bases desses pedestais. Ou seja, o que está embaixo da caixa e dos 2 tons.

O resto foi criatividade de cortar o excesso de tubo de metal do pedestal, furar com broca de aço rápido e aparafusar.

Para dar um rebote mais legal nas batidas, usei pele muda de bateria. A base para prender os pratos e contra-tempo foi de tamborim onde somente substituí a pele. As peças usadas para a caixa, o surdo e os 2 tons foram de pandeiros. Eu tirei fora as panderolas do mesmo e coloquei a pele muda.

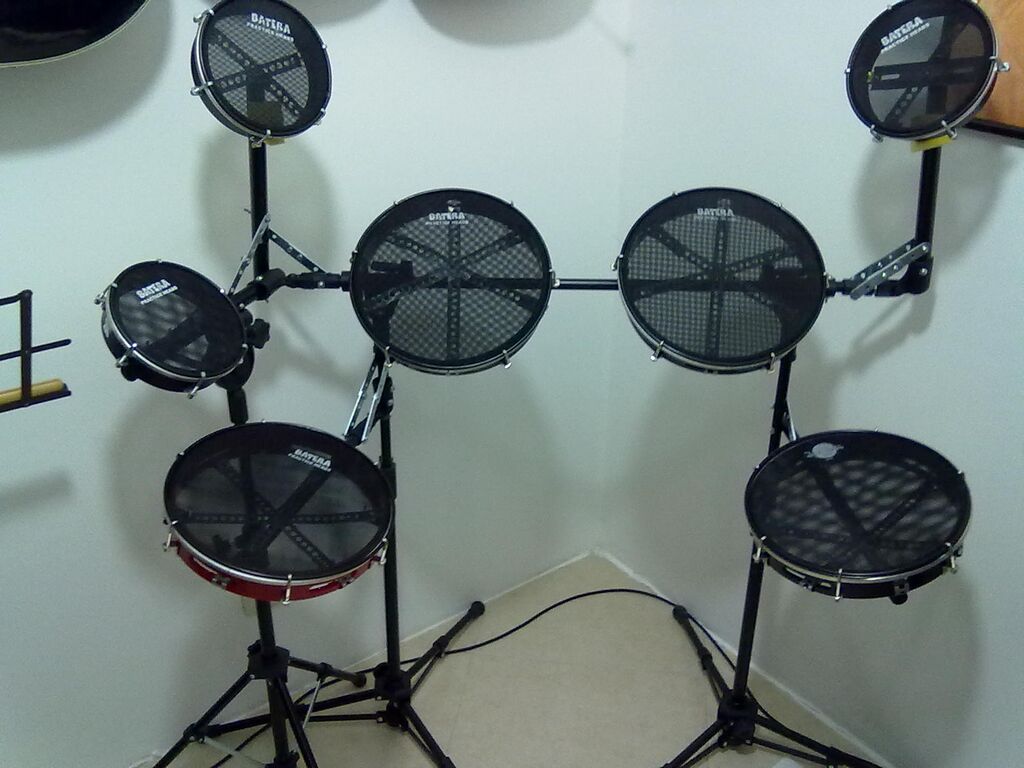

Bateria eletrônica caseira.
Bateria eletrônica caseira.

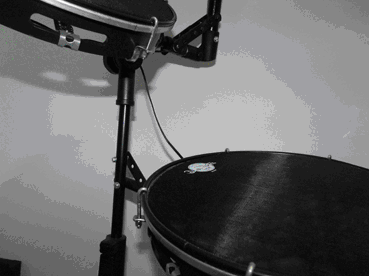

Veja na foto abaixo os reforços que furei no metal para no caso prender o surdo à base do segundo tom. No final pude ver que a estrutura toda se mostrou muito firme mesmo. Em parte se deve à excelente base desses pedestais e também à todos os parafusos que coloquei para unir as partes.

Estrutura da bateria eletrônica.
Estrutura da bateria eletrônica.



Dá para treinar bem mesmo. Veja a bateria em ação.

Aqui está todo o esquema que usei para fazer a conexão da bateria via USB com o uso do Arduino.

5 respostas para “Bateria ‘acústica’ de estudo caseira”

    1. Olá Silvio,
      Tudo bem? Eu nunca somei exatamente o valor gasto. Fiz um somatório por alto aqui. Acredito que ficará da seguinte forma com itens novos:
      3 pedestais de microfone do tipo girafa – R$ 40,00 cada – Total R$ 120,00
      4 pandeiros – R$ 40,00 cada – Total R$ 160,00
      3 tamborins – R$ 30,00 cada – Total R$ 90,00
      Pele muda de bateria – cerca de R$ 150,00

      Somando tudo deu R$ 520,00

      Mas veja que coloquei preços de itens novos. Essa coisa de inventar, acho legal usarmos o que temos em casa e também procurar por usados. Os pedestais eu já tinha e estavam encostados, assim como 1 pandeiro e 1 tamborim. Enfim. Se você procurar por usados vai ficar bem baratinho mesmo. Acho que a única coisa que talvez não seja fácil comprar usado será a pele muda de bateria. Mas nesse caso tem solução também. É só comprar tela de mosquiteiro. É a mesma coisa e muito barata. Coloca 2 camadas que acho que vai ficar melhor.

      Isso tudo sem o circuito com os triggers para ligar no computador via USB.

      Realmente não tenho como montar para comercializar, mas posso ajudar você. Vai postando suas dúvidas.

      Abraço.

  1. Ótima ideia, gostei da criatividade… Vou montar uma eletrônica com essa sua estrutura e usar o ezdrummer!
    Vamos ver no que dá!!

    1. Obrigado. Vai funcionar sim com o ezdrummer e muito bem. A minha proposta futura é fazer os triggers dispararem através de um pequeno circuito transistorizado e fechar contato em um joystick USB. É claro que dessa forma não tem controle de intensidade na batida.

  2. Olá Yatan,
    O tamanho dos pandeiros e tamborins é o padrão do que temos no mercado. O legal de ser padrão é que existem peles mudas para eles conforme as que utilizei. Eu moro no Rio de Janeiro e comprei os pandeiros, tamborins e peles no centro da cidade. Mas talvez pesquisando bem você encontre preços melhores na web, além do fato que pode até encontrar bons produtos usados e a bom preço.

    As peles ficam super bem fixadas porque é próprio para isso. O legal é que tem um bom rebote que pode ser regulado com uma chave apertando ou afrouxando as peles. Dessa forma fica bem próximo da realidade.

    Os pedestais de microfone são do tipo ‘girafa’ e você acha em lojas de instrumentos musicais. Em breve essa bateria terá saída USB e poderei tocar através de software. O projeto está desenhado mas ainda não foi implementado.

    Abraço.
    Alex
