Polarização do transistor em um pequeno amplificador de áudio

Existem diferentes formas de polarizar um circuito amplificador com o uso de resistores, como a polarização fixa, polarização com resistor no emissor e por divisor de tensão. Aqui vamos projetar uma etapa amplificadora com 2 transistores bipolares em polarização fixa. Os transistores que serão utilizados no projeto são o BC549 e TIP 32, ambos bipolares, sendo NPN e PNP respectivamente.

A análise inicia pela chamada reta de carga do transistor BC 549. Essa informação consta no datasheet desse componente. Através da reta de carga será definido o chamado ponto quiescente, que é aquele onde o transistor irá operar. Como a intenção é realizar um projeto onde o mesmo desempenhe o papel na amplificação de áudio, existe a necessidade de procurar uma área do gráfico onde essa amplificação seja linear. Pois caso contrário, o amplificador terá muitas distorções apresentadas em sua saída. Foi então definida a alimentação a ser utilizada – 9 Volts – e foi traçada uma reta vermelha até a corrente de coletor arbitrada no valor de 40mA. Desta forma, o ponto quiescente (Q) foi definido 150 µA.

Gráfico Ic x VCE usados para encontrar a reta de carga e o ponto quiescente

Fonte: Datasheet do BC549 – Adaptado por Baroni, 2023.

Resistores de Polarização

Como já dito, a polarização utilizada no circuito amplificador é do tipo polarização fixa. Esse tipo de polarização está sujeita a instabilidades principalmente no tocante ao calor gerado pelo transistor, fato esse que pode levar a instabilidades durante o funcionamento. Abaixo encontra-se o circuito amplificador que foi projetado em classe A com os dois transistores, NPN e o PNP.

Circuito amplificador classe A.

Fonte: Baroni, 2023.

Cálculo dos Resistores de Polarização

O transistor TIP32 é do tipo PNP e foi ligado ao outro transistor através do chamado acoplamento direto. O coletor do TIP32 foi ligado ao alto-falante. O circuito foi montado na matriz de contatos e teve seu funcionamento verificado. Como foram realizados testes em bancada por curtos intervalos de tempo, não foi instalado dissipador de calor no transistor.

Montagem prática do amplificador classe A na matriz de contatos

Fonte: Baroni, 2023.

A polarização realizada no transistor NPN (BC 549) pode ser alterada com a consequente modificação do valor dos resistores. Se for alterado o valor de RB, o ponto quiescente se move sobre a reta, como mostrado na figura abaixo (BOYLESTAD; NASHELSKY, 2013).

Movimento do ponto Q com valores de IB

Fonte: BOYLESTAD; NASHELSKY, 2013, p. 152.

Pode-se também aumentar o valor de RC e nesse caso haverá um deslocamento diferente da reta de carga. Pois, “se VCC for mantido fixo e RC aumentado, a reta de carga se deslocará como ilustrado na figura a seguir.” (BOYLESTAD; NASHELSKY, 2013, p. 152).

Efeito na reta de carga e ponto Q no aumento do valor de RC

Fonte: BOYLESTAD; NASHELSKY, 2013, p. 152.

Uma outra possibilidade para deslocar a reta de carga, é diminuir a tensão de alimentação,. Dessa forma, ao se manter fixo os valores dos resistores também haverá deslocamento da reta de carga (BOYLESTAD; NASHELSKY, 2013).

Efeito de valores menores de VCC na reta de carga e ponto Q

Fonte: BOYLESTAD; NASHELSKY, 2013, p. 152

Capacitor de Acoplamento

Foi utilizado um capacitor de acoplamento no valor de 100nF de poliéster na entrada do circuito. Desta forma, não haverá instabilidades associadas com a componente contínua (CC) junto a fonte origem do sinal de áudio (um MP3 player, por exemplo).

NPN ou PNP

Ademais, mencionamos que o mesmo circuito que fora projetado poderia funcionar com transistores complementares aos utilizados. Ou seja, um transistor NPN poderia ser trocado por um PNP com as mesmas características e vice-versa. Porém, haveria necessidade de inverter a polaridade da fonte de alimentação e algum outro componente polarizado que estivesse sendo usado no circuito, como um capacitor eletrolítico, por exemplo. Ou seja, mesmo utilizando “[…] um transistor NPN, as equações e os cálculos se aplicam igualmente bem a uma configuração com transistor PNP, bastando para isso que invertamos os sentidos de correntes e polaridades das tensões.” (BOYLESTAD; NASHELSKY, 2013, p. 146).

Como Medir a Potência

Realizadas as montagens podemos verificar qual a potência RMS conseguida em cada um dos circuitos, ao alimentar com tensões diferentes. Uma forma simples de realizar essa medição é com o uso de resistores, de tal forma que a resistência ôhmica seja igual a impedância que se deseja simular.

Importante: É fato que resistência e impedância são conceitos diferentes. A impedância leva em consideração efeitos capacitivos e reativos, já a resistência não. Pode-se citar como exemplo a tentativa de medir diretamente a impedância de um alto-falante com o uso de um multímetro. Essa leitura não será precisa, pois estamos medindo somente a resistência ôhmica e não levando em consideração a parcela da reatância indutiva e até da reatância capacitiva (parasita no caso de um alto-falante).

Assim, é possível realizar um cálculo rápido para verificar a máxima potência que um amplificador de áudio pode alcançar. Pois com a medição da corrente consumida pelo circuito amplificador e a tensão aplicada na sua alimentação é possível chegar ao máximo de potência que poderia ser atingida.

O cálculo deve ser realizado seguindo a fórmula de potência, como segue:

P = V x I –> Potência = Tensão x Corrente

Porém, esse é um cálculo teórico e não leva em consideração nenhum tipo de perda. Mas ele serve para mostrar que não é possível criar energia do nada. Desta maneira, em teoria, a máxima potência que poderia ser conseguida seria o produto entre tensão e corrente.

A forma mais correta e utilizada pela indústria de amplificadores é medir a potência chamada RMS (root mean square ou eficaz). Ela corresponde a quantidade de energia que um amplificador pode entregar a uma carga trabalhando com um sinal em forma de senoide (senoidal).

Para se realizar essa medição são necessários alguns itens:

– Gerador de funções capaz de gerar ondas senoidais na frequência de 1KHz.

– Um multímetro que possua escala de Volts – CA.

– Resistor ou banco de resistores de forma a ser conseguida uma resistência ôhmica igual à carga do amplificador. Além do mais, deve-se levar em consideração a potência máxima possível de ser alcançada pelo amplificador para que os resistores possuam potência de dissipação dentro desses parâmetros.

Assim, há necessidade de que o resistor suporte a potência máxima de saída do amplificador. Porém, é sabido que os maiores resistores comerciais que podem ser encontrados situam-se na casa dos 50 Watts de potência de dissipação. Dependendo da aplicação, 50 Watts pode ser um valor pequeno. Então melhor seria estar preparado para medir potências em amplificadores mais potentes.

Sendo assim, é possível adquirir 15 resistores no valor comercial de 120 Ω x 5 Watts, cada um. Após isso, realizar a ligação em paralelo desses resistores de forma a obter uma resistência equivalente de 8 Ω, conforme cálculo mais adiante. Esse cálculo foi realizado através da fórmula usada para encontrar o valor da resistência equivalente em um circuito com associações em paralelo. Uma vez que os resistores podem ser associados em série ou paralelo. Sendo que na associação em série, a resistência equivalente corresponde ao somatório de todas as resistências ligadas.

Analisando o circuito abaixo, pode-se ver que todos os resistores estão sendo alimentados com a mesma tensão.

Resistências associadas em paralelo

Fonte: CARVALHO; SILVA, 2015.

Dessa forma temos:

A corrente que flui da bateria se divide ao encontrar os resistores. A intensidade com que a corrente irá circular por cada um dos resistores está ligada ao valor de cada um dos resistores. Mas segundo a Lei de Kirchhoff, a soma das correntes que entram em um nó é igual a soma das correntes que saem do nó.

Então, utilizando a Lei de Ohm (I = V / R) é possível reescrever a fórmula acima de outro jeito:

Como a tensão V está multiplicando todos os elementos, é possível usar um recurso da matemática chamado evidência e assim colocar a tensão em evidência.

Em seguida, a tensão que estava multiplicando passa para o lado esquerdo da igualdade, porém como divisão.

Pela Lei de Ohm, sabe-se que V = R x I ou R x I / V.

Passando o R para o outro lado ele vai dividindo e tem-se:

Assim substitui-se na última fórmula acima onde Ifonte / V e tem-se:

Então provada a fórmula para cálculo da resistência equivalente para ligações em paralelo, há necessidade de aplicar a mesma nos valores de resistores anteriormente citados para se chegar até as resistências necessárias para testes dos circuitos amplificadores.

Como os denominadores são todos iguais não há necessidade de realizar o MMC, dessa forma tem-se:

Quanto à potência máxima suportada por esse conjunto de 15 resistores em paralelo, temos. Novamente lembrando a Lei de Kirchhoff:

A fórmula de potência é P = V x I, ou reescrita, temos:

Substituindo na fórmula que chegou-se com a Lei de Kirchhoff:

Como o denominador é o mesmo para toda a sentença, tem-se:

Assim, fica provado que a potência é subdividida na ligação em paralelo e a associação dos resistores que serão utilizados na medição de potência chega ao seguinte cálculo:

15 resistores x 5 Watts = 75 Watts

Esses cálculos foram realizados para o primeiro conjunto de resistores que totaliza uma carga de 8 Ω, Caso a impedância desejada para os testes seja de 4 Ω, é possível realizar a construção de uma outra associação de forma a obter um conjunto que suporte uma potência máxima também elevada. Dessa forma, com 11 resistores de 47 Ω x 10 Watts, chega-se a uma resistência equivalente de 4,7 Ω, um valor aproximado de 4 Ω com o uso de resistores de valores comerciais.

Quanto à potência máxima suportada por esse conjunto de 11 resistores em paralelo, temos:

11 resistores x 10 Watts = 110 Watts

Para realizar o teste de bancada da medição da potência devem ser seguidas as seguintes etapas:

– Injetar um sinal senoidal na entrada do amplificador na frequência de 1000 Hz (1KHz). Esse sinal pode vir de um gerador de sinais ou então gerado através de um software como o Sound Forge.

– Ajustar o amplificador no volume máximo, caso o mesmo possua controle de volume.

– No lugar do alto-falante ligar a ponte de resistores que foi mostrada de acordo com a impedância que se deseja utilizar: 4 ou 8 ohms.

– Ligar a tensão de alimentação do amplificador.

– Com um multímetro na escala tensão AC, medir o valor que está sendo lido. O ideal nesse teste é utilizar um multímetro true RMS.

Maior Tensão de Trabalho, Maior Potência de Saída

Segundo a fórmula da potência, tem-se que P = V x I. Se a tensão ou a corrente aumentarem, a potência resultante também aumentará. Dessa forma, o circuito amplificador montado pode ter sua tensão elevada e dessa forma será conseguida uma potência maior de saída. Sem refazer os cálculos dos resistores de polarização fixa, no Circuit Maker a tensão foi aumentada de 9 Volts para 12 Volts (em destaque na imagem abaixo). A potência sonora conseguida foi então aumentada também segundo mostra a figura.

Efeito do aumento da potência sonora com o aumento da tensão de alimentação do amplificador.

Fonte: Desenhado e testado no Circuit Maker por Baroni, 2023.

Referências bibliográficas

BOYLESTAD, Robert; NASHELSKY, Louis. Dispositivos eletrônicos e teoria de circuitos. 11a Edição: São Paulo: Pearson, 2013.

CARVALHO, Antônio Carlos Lemos; SILVA, Davinson Mariano. Laboratório de eletrônica analógica e digital. 1a Edição: São Paulo: Senai SP, 2015.

A Amplificação do Sinal de Áudio

Os transistores são componentes muito importantes na história da eletrônica justamente pelo fato de tornarem possível a amplificação dos sinais. É bem verdade, que antes deles as válvulas desempenhavam esse papel. Mais especificamente as válvulas triodo, tetrodo e pentodo e outros modelos com mais elementos. Já que a válvula diodo não amplifica os sinais, mas tão somente funcionava da mesma forma que o diodo de estado sólido que temos hoje em dia.

No início da década de 30, o tetrodo de quatro elementos e o pentodo de cinco elementos ganharam destaque na indústria de válvulas eletrônicas. Com o passar dos anos, esse setor tornou-se um dos mais importantes, obtendo rápidos avanços em termos de projeto, técnicas de fabricação, aplicações de alta potência e alta frequência e miniaturização (BOYLESTAD; NASHELSKY, 2013, p. 115)

Porém, com o transistor foi possível realizar a amplificação de sinais através de um componente de estado sólido.

Os transistores bipolares tidos como de pequena potência, normalmente têm o seu encapsulamento (ou invólucro) de plástico. São componentes usados com sinais de pouca intensidade e que por isso não aquecem em funcionamento. Como exemplo, temos: BC 549 e BC 238.

Uma categoria acima desta mencionada é composta pelos transistores bipolares de média potência. Esses componentes algumas vezes possuem o corpo totalmente ou parcialmente metálico. São invólucros apropriados para a instalação de dissipadores calor. Como exemplo, temos: TIP 32 e TIP 41.

Existe ainda um outro nível, onde encontram-se os chamados transistores bipolares de alta potência. São componentes criados para trabalharem com níveis maiores de tensão e corrente, resultando desta forma em mais potência. É normal seu invólucro ser totalmente metálico, pois esquentam muito em funcionamento e é imprescindível o uso de um bom dissipador de calor na maior parte das aplicações. Como exemplo, pode-se citar o 2N3055. Esse componente aparentemente possui tão somente 2 terminais, porém o terceiro elemento está ligado à sua carcaça. Esse terminal é o coletor, que normalmente é o elemento que mais esquenta. Dessa forma, existe uma melhor transferência de calor para o ambiente. Respaldando essas informações, Boylestad e Nashelsky (2013), citam: “Os transistores de construção mais robusta são dispositivos de alta potência, enquanto os que possuem um pequeno encapsulamento metálico (na forma de chapéu) ou estrutura de plástico são dispositivos de baixa ou média potência.” (p. 136).

Variedades de transistores bipolares

Fonte: BOYLESTAD; NASHELSKY, 2013.

Ganho dos Transistores

Uma das medidas de ganho é chamada de beta cc que é definido pela razão entre a corrente corrente contínua (CC) do coletor e a corrente corrente contínua de base. Tem que: “o beta cc é conhecido também como o ganho de corrente porque uma baixa corrente da base controla uma corrente muito maior do coletor.” (MALVINO; BATES, 2007, p. 194).

Os transistores bipolares trabalham com a amplificação de correntes e dessa forma existe uma outra nomenclatura chamada de parâmetros h, ou como é muito conhecido hFE em vez de beta cc. Não podendo esquecer “[…] dessa relação porque as folhas de dados usam o símbolo hFE para o ganho de corrente.” (MALVINO; BATES, 2007, p. 211).

Veja que esses parâmetros são iguais, onde: βcc = hFE

O ganho de corrente é a principal vantagem de um transistor e tem encontrado todos os tipos de aplicação. Para os transistores de baixa potência (abaixo de 1W), o ganho de corrente é tipicamente de 100 a 300. Os transistores de alta potência (de mais de 1W) têm geralmente ganhos de 20 a 100. (MALVINO; BATES, 2007, p. 194)

Testes dos Transistores

Para realizar o teste de transistores existem três maneiras diferentes: por meio do traçador de curvas, usando medidores digitais e com o uso do multímetro.

Com o uso multímetro, é muito simples realizar o teste dos transistores. Porém, com o uso desse instrumento os resultados são mais limitados. Basicamente esse teste consiste em interpretar o transistor bipolar como dois diodos. O aparelho deve estar em uma escala intermediária de medida de resistência, como x100, por exemplo.

Para facilitar a análise do resultado desse teste, o uso de um multímetro analógico é mais indicado. Pois há necessidade de identificar na leitura se a resistência entre os terminais é alta ou baixa, e assim com um multímetro analógico basta olhar a região que se encontra a agulha do instrumento.

Realizar o teste do transistor com o multímetro

Fonte: Adaptado por BARONI, 2022

A mesma lógica pode ser aplicada a um transistor do tipo NPN. Dessa forma, realiza-se o teste do transistor como se estivesse testando diodos individualmente. Caso as pontas de prova entre os terminais base e coletor, assim como base e emissor sejam invertidas, o resultado esperado é o contrário ao mostrado na imagem acima. Assim, a inversão das pontas de prova entre os terminais coletor e emissor sempre gera uma alta resistência nos transistores bipolares.

Configuração de Amplificadores de Acordo com a Classe

Os circuitos amplificadores são divididos em categorias que são chamadas de classes. Dessa forma, são representados por uma série de letras: A, B, AB, C (usada só em radiofrequência), D, G e H. As classes definem padrões e características sobre as quais os circuitos funcionam. Abaixo estão listadas as principais características das três primeiras classes, que são as mais usuais em áudio, são elas A, B e AB.

Classe A

Os amplificadores que operam nessa classe trabalham com todo o ciclo do sinal para então ser amplificado. Dessa forma, existe uma limitação grande no quesito potência que pode ser conseguida com essa configuração. Na prática o rendimento de circuitos nessa classe situa-se em torno de 20%. Por estarem sempre em condução, os transistores podem aquecer bastante. Em compensação, nessa classe temos os melhores resultados sonoros, sem apresentarem distorção por crossover. Então “essa classe de operação caracteriza-se pela baixa distorção e baixo rendimento. Os transistores da etapa de potência ficam constantemente em condução.” (BORTONI, 2000, p. 64).

Região de trabalho de um amplificador operando em classe A.

Fonte: BOYLESTAD; NASHELSKY (2013)

Classe B

Os circuitos amplificadores que atuam com o uso dessa classe conseguem uma maior potência de saída, porém sob a pena de uma maior distorção. Nessa classe o sinal a ser amplificador é dividido entre dois transistores. Então cada um deles amplifica um semiciclo da onda. Ao final, ambos os transistores entregam seus semiciclos ao alto-falante. Como os semiciclos são separados para a amplificação, enquanto um transistor está conduzindo o outro está inoperante. Dessa forma, o aquecimento final é menor e o circuito apresenta maior rendimento se comparado com um circuito classe A. Porém, devido à forma como os transistores são polarizados, eles não interpretam corretamente os sinais situados entre o 0V e 0,7 Volts, pois nessa região os transistores são inoperantes.

Assim, temos que “cada braço da etapa de saída opera apenas por um semiciclo do sinal, o que nos faz concluir que durante o outro semiciclo o braço oposto estará fora de operação.” (BORTONI, 2000, p. 66).

Representação do bloco de operação push-pull.

Fonte: BOYLESTAD; NASHELSKY (2013)

Classe AB

Os amplificadores que operam na classe AB procuram tirar o melhor dos benefícios de ambas as classes. Ou seja, buscam a qualidade sonora da classe A, porém com o maior rendimento proporcionado pela classe B (BORTONI, 2000).

No circuito classe A toda a onda é amplificada pelo transistor, dessa forma são amplificados os seus 360o. Na classe B, como já descrito, cada transistor realiza a amplificação de metade da onda ou um semiciclo, levando a 180o. No circuito de classe AB os transistores são polarizados um pouco acima da região de corte onde o transistor é inoperante. Dessa forma, é amplificado uma onda menor do que 360o, porém maior que 180o.

E assim “na prática, os amplificadores Classe AB são levados a operar com características próximas ao da Classe B, com ajuste de polarização (Bias) feito no intuito de minimizar a distorção por crossover.” (BORTONI, 2000, p. 70).

Resistores de Polarização

Para que os circuitos amplificadores possam funcionar de maneira adequada há necessidade de uma correta definição de tensões e correntes nos vários pontos do circuito. Não existe mágica na amplificação dos sinais alternados – CA, levando-os a um aumento na sua amplitude.

É comum imaginarmos que o transistor é um dispositivo mágico capaz de aumentar o valor da entrada CA aplicada sem o auxílio de uma fonte de energia externa. Na verdade, qualquer aumento em tensão, corrente ou potência CA é resultado de uma transferência de energia das fontes CC aplicadas. (BOYLESTAD; NASHELSKY, 2013, p. 144)

Dessa forma, é possível compreender que existe uma análise de CA e CC na definição dos diferentes valores dos resistores que irão levar ao ponto que deseja-se polarizar o transistor (BOYLESTAD; NASHELSKY, 2013).

O ponto em que irá se definir como o ideal para funcionamento do circuito é chamado de ponto quiescente, também representado pela letra Q maiúscula. Onde “[…] por definição, quiescente significa em repouso, imóvel, inativo.” (BOYLESTAD; NASHELSKY, 2013, p. 145).

Capacitores de Acoplamento

Os capacitores são componentes eletrônicos que possuem a capacidade de reter cargas. No passado eram chamados de condensadores, nome esse que não é utilizado nos dias atuais na língua portuguesa.

Portanto, o “capacitor é um elemento passivo projetado para armazenar energia em seu campo elétrico.” (SADIKU; ALEXANDER, 2013, p. 190).

A essência da construção de um capacitor são duas armaduras metálicas responsáveis por armazenar as cargas elétricas. Pois “um capacitor é formado por duas placas condutoras separadas por um isolante (ou dielétrico).” (SADIKU; ALEXANDER, 2013, p. 190).

Um capacitor consegue armazenar mais cargas quanto maiores forem essas armaduras, e também o quanto mais próximo elas estiverem uma da outra, ainda sem se tocarem. Além disso, varia também de acordo com o material isolante existente entre as armaduras.

“… três fatores determinam o valor da capacitância:
1. A área das placas – quanto maior a área, maior a capacitância.
2. O espaçamento entre as placas – quanto menor o espaçamento, maior a
capacitância.
3. A permissividade do material – quanto maior a permissividade, maior a
capacitância.” (SADIKU; ALEXANDER, 2013, p. 191).

Existem diferentes tipos de capacitores e os nomes tem sua origem na sua constituição. Por exemplo, temos capacitores de poliéster que possuem como elemento separador das armaduras um tipo de poliéster. Esse elemento entre as armaduras se chama dielétrico. Além disso, a maior parte dos capacitores não possui polaridade. A exceção fica por conta dos capacitores eletrolíticos que possuem polaridade e não deve ser esquecida sob a penalidade de perda do componente caso aconteça. A unidade de medida dos capacitores é o Farad em homenagem a Michael Faraday e representada pela letra F (CARVALHO; SILVA, 2015).

Porém 1 Farad é um valor muito elevado e a maior parte das vezes é preciso representar valores bem menores. Assim, utilizamos os seus submúltiplos, onde temos:

µF – Microfarad / nF – Nanofarad / pF – Picofarad

Em respeito à capacitância, temos que “[…] é a razão entre a carga depositada em uma placa de um capacitor e a diferença de potencial entre as duas placas, medidas em farads (F).” (SADIKU; ALEXANDER, 2013, p. 190).

O capacitor é um componente amplamente utilizado nos circuitos de áudio. E falar em áudio nós devemos pensar em corrente alternada. Pois esse sinal possui uma forma de onda que se inverte de acordo com a informação musical. E os capacitores, segundo uma propriedade chamada de reatância capacitiva, permitem a circulação de corrente alternada. Considerando o valor da capacitância fixa como exemplo, essa circulação será mais intensa quanto maior for a frequência da corrente alternada que circula pelo componente.

A tensão de saída do coletor de um estágio é alimentada diretamente na base do estágio seguinte por meio de um capacitor de acoplamento CC. O capacitor é escolhido de modo a garantir que bloqueie sinais CC entre os estágios e atue como um curto-circuito para qualquer sinal de CA (BOYLESTAD; NASHELSKY, 2013, p. 175)

Cálculo do Valor dos Capacitores de Acoplamento

O valor dos capacitores de acoplamento em circuitos amplificadores está diretamente associado com valores que não interfiram nas frequências de saída do amplificador. Ou seja, deve ser um valor que permita a passagem da componente alternada (CA – áudio), dentro da frequência que o amplificador se propõe a funcionar. Considerando um capacitor de acoplamento para uma saída de um circuito que se propõe a amplificar uma guitarra, por exemplo, podemos presumir que a frequência a ser atingida deve ser algo entre 1KHz a 5KHz (1000 Hz a 5000 Hz).

Os autores Boylestad e Nashelsky (2013) demonstram como podemos analisar a reatância capacitiva em um circuito de áudio. Assim, “para demonstrar que os capacitores são realmente equivalentes a um curto-circuito na faixa de áudio, devemos substituir uma frequência bem baixa de 100 Hz na equação de reatância de um capacitor de 56 μF.” (BOYLESTAD; NASHELSKY, 2013, p. 291)

Cálculo da reatância capacitiva do capacitor de acoplamento.

Fonte: BOYLESTAD; NASHELSKY, 2013.

Desta forma, se for um amplificador a ser utilizado por uma guitarra elétrica podemos adotar o valor de frequência de 100 Hz (feito acima), valor bem menor do que a frequência mais baixa da guitarra. Segundo a fórmula da reatância capacitiva foi calculado o valor de 28,42 Ω. Portanto, “um valor de 28,42 Ω comparado ao de quaisquer impedâncias nessa área é certamente pequeno o suficiente para ser ignorado. Frequências maiores terão efeito ainda menor.” (BOYLESTAD; NASHELSKY, 2013, p. 175).

Capacitores de Desacoplamento

O capacitor pode se comportar como um circuito aberto ou uma resistência bem baixa. Tudo depende de como o mesmo está ligado, tipo de corrente (CA ou CC) e seu valor. Capacitores de desacoplamento são usados em diferentes aplicações. Como em um circuito amplificador que seja alimentado com pilhas. Nele existe um capacitor em paralelo com a fonte de alimentação. Nesse cenário, em algum momento a pilha ficará fraca e nessa hora é importante o uso desse capacitor que virá a eliminar possíveis oscilações da fonte no circuito evitando roncos na saída de áudio. Esse efeito é chamado de motorboarding.

Ainda dentro de fontes de alimentação é comum o uso de capacitores de elevadas capacitâncias. A intenção é eliminar resquícios da corrente alternada da rede elétrica residencial. Nesses casos, é comum o uso de capacitores eletrolíticos de elevadas capacitâncias. Devido à forma como são constituídos esses componentes, eles geram algum tipo de indutância (bem leve) e por essa razão é comum também haver um capacitor de desacoplamento do tipo cerâmico ou poliéster em paralelo de forma a curto-circuitar esse espúrio gerado, já que os mesmos deixam passar os sinais de alta frequência.

Em circuitos de áudio é comum também encontrar esse capacitor ligado, por exemplo, em paralelo com resistores de polarização do transistor. O resistor de polarização do emissor, por exemplo, fixa o ponto de funcionamento correto. O capacitor em paralelo com ele gera o efeito de ser possível abaixar a impedância da entrada e com isso se obtém maior ganho.

Manual de identificação dos terminais

Existe uma variedade transistores muito grande no mercado. Dessa forma, é comum o uso de um manual para identificar os diferentes transistores. Muitos anos atrás existiam manuais de transistores onde era possível encontrar essas informações.

Manual de transistores

Fonte: Acerto do autor – BARONI, 2022

Em tempos de internet, a situação se tornou bem mais fácil. Hoje basta digitar o código do componente ou buscar pelo datasheet e imediatamente conseguimos obter uma série de detalhes sobre o mesmo.

Buscando informações sobre os componentes na internet.

Fonte: Busca no Google pelo termo BC549

Dissipação de calor

Como não existe um condutor perfeito, sempre há alguma oposição à passagem da corrente elétrica. Além do mais, estamos tratando de transistores que são formados por partículas semicondutoras. Os semicondutores geram uma média oposição a passagem da corrente elétrica. Assim sendo, é comum esses componentes esquentarem quando em uso, principalmente se trabalharem próximos aos seus limites de funcionamento.

Portanto, “a máxima potência suportada por um dispositivo específico e a temperatura das suas junções estão relacionadas, uma vez que a potência dissipada pelo dispositivo provoca um aumento de temperatura em sua junção.” (BOYLESTAD; NASHELSKY, 2013, p. 589).

Em se tratando de amplificadores de áudio, quanto maior a potência que está sendo trabalhada há a tendência de que também aumente a temperatura de trabalho do transistor (BOYLESTAD; NASHELSKY, 2013, p. 589).

Para lidar com o calor, os transistores possuem alguns mecanismos usados durante sua construção. Normalmente o cristal que mais sofre com o aquecimento é o coletor. Por isso nos transistores onde o invólucro seja de metal, o coletor está ligado eletricamente ao mesmo. Isso visa ajudar a dissipação de calor do coletor.

Além do mais, os “transistores de potência são montados em grandes encapsulamentos de metal para permitirem uma grande área pela qual o calor gerado pelo dispositivo possa irradiar (ser transferido)” (BOYLESTAD; NASHELSKY, 2013, p. 589).

Os transistores são normalmente resfriados através do contato com o ar. Então dessa forma é importante que eles possuam um invólucro maior para existir um contato mais íntimo com o ar. Porém, criar um componente maior tão somente para essa função seria exagero, pois o mesmo ficaria mais caro e teria maiores dimensões o que atrapalharia seu uso em outras aplicações onde ele não aqueça da mesma forma. Então a solução adotada foi instalar o que é conhecido como dissipador de calor ou radiador de calor nesses componentes (BOYLESTAD; NASHELSKY, 2013).

Esses transistores possuem em seu invólucro um furo por onde instala-se um parafuso com porca para prender adequadamente o dissipador de calor. Os radiadores de calor são feitos de alumínio, já que esse material tem a capacidade de dissipar melhor o calor.

Quando o dissipador de calor é utilizado, o transistor que dissipa potência tem uma área maior para irradiar (transferir) o calor para o ar, o que mantém a temperatura do encapsulamento em um valor muito menor do que resultaria sem o uso de dissipador (BOYLESTAD; NASHELSKY, 2013, p. 589)

É comum o uso de uma pasta térmica entre o componente e o dissipador. Essa pasta possui a cor branca e é constituída de silício. Já foi dito que é comum a parte metálica do invólucro do transistor estar eletricamente ligada ao coletor. Dessa forma, também é aconselhável utilizar o que é conhecido como isolante de mica entre o componente e o dissipador. Esse isolante deixa passar o calor, mas não conduz eletricidade.

Referências bibliográficas

BOYLESTAD, Robert; NASHELSKY, Louis. Dispositivos eletrônicos e teoria de circuitos. 11a Edição: São Paulo: Pearson, 2013.

BORTONI, Rosalfonso. Amplificadores de Áudio. 1a Edição: Rio de Janeiro: H Sheldon, 2002.

CARVALHO, Antônio Carlos Lemos; SILVA, Davinson Mariano. Laboratório de eletrônica analógica e digital. 1a Edição: São Paulo: Senai SP, 2015.

MALVINO, Albert e BATES, David. Eletrônica. 7a Edição: Porto Alegre: Mc Graw Hill, 2007.

SADIKU, Matthew e ALEXANDER, Charles. Fundamentos de circuitos elétricos. 5a Edição: Porto Alegre: Mc Graw Hill, 2013.

Aprenda a Montar um Amplificador

Um Mini Amplificador à Pilhas

Aqui vou mostrar em funcionamento um mini amplificador que montei. Ele é muito simples e utiliza somente 4 componentes. A base do circuito é o CI LM 386. A alimentação usada foi 12 Volts. A potência de saída está diretamente ligada à tensão e ao ganho aplicado ao potenciômetro.

Circuito do mini amplificador
Circuito do mini amplificador

Esse mini amplificador ficará em minha bancada de eletrônica servindo como amplificador de prova. Vou alimentar o mesmo com 6 Volts somente, pois não há necessidade de alto ganho para essa finalidade que pretendo usar.

A placa usada é uma placa do tipo universal. Ela já vem com os furos para o circuito integrado. Como ela é preparada para CI´s com 16 pinos os furos que sobraram usei para soldar os outros componentes.

Abaixo encontra-se o circuito que utilizei para montar o amplificador mostrado aqui nesse post.

Circuito Amplificador LM 386N
Circuito Amplificador LM 386N





O LDR e o seu princípio de funcionamento

O LDR é um componente que pode ser utilizado em uma grande variedade de projetos eletrônicos. Possui como característica fundamental, variar a sua resistência interna de acordo com a luminosidade (BOYLESTAD, 2004). Portanto, o acrônimo do termo LDR origina-se por meio do seu nome em inglês – Light Dependent Resistor, em tradução literal: Resistor Dependente da Luz (PUTRI; ARYZA, 2018). Assim, podemos utilizar esse componente como sensor para reagir às diferenças de luz.

Importante destacar que o LDR não é um componente polarizado (ECHEWEOZO; OKORO; NGELE, 2019). Ou seja, na hora do seu uso não há necessidade de preocupar-se com a identificação dos terminais.

Testes de funcionamento do LDR

Como dito, inclusive através do próprio nome do componente (LDR), o mesmo varia a sua resistência conforme a incidência de luz sobre a sua área na parte superior. Ou seja, a parte de cima do LDR deve estar voltada para o ambiente em que deseja-se captar a luminosidade (PUTRI; ARYZA, 2018).

Na imagem a seguir, podemos ver de forma prática como a luz modifica a resistência que está sendo medida. Para tanto, temos um multímetro digital com a escala de medição de resistência selecionada, onde o LDR foi ligado nos terminais do multímetro (ECHEWEOZO; OKORO; NGELE, 2019). Conforme a variação da luminosidade vemos o valor da resistência se modificar na leitura do multímetro.

Portanto, quando a luminosidade aumenta, há uma diminuição da resistência ôhmica apresentada na medição do LDR (BOYLESTAD, 2004).

Circuito para exemplificar o funcionamento do LDR

Através de um simples circuito, podemos verificar o funcionamento do LDR. Assim, vamos fazer um LED acender e apagar conforme a luminosidade que incide sobre o LDR. Você vai precisar de:

• 1 transistor BC 548.

• 1 resistor de 1MΩ x 1/4W.

• 1 resistor de 1kΩ x 1/4W.

• 1 LDR.

• 1 LED difuso – vermelho, verde ou amarelo.

• 1 clip para bateria de 9 Volts.

• 1 bateria de 9 Volts.

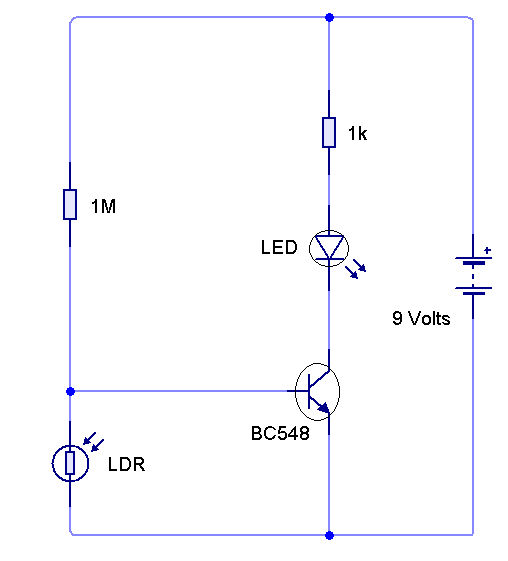

Observe no circuito abaixo, que o LDR está ligado entre a base e o emissor do transistor NPN de uso geral BC 548. Um resistor de elevado valor ôhmico (1MΩ) está ligando o positivo da alimentação até a base do mesmo transistor e também ao outro terminal do LDR.

Quando iluminamos o LDR a sua resistência é baixa deixando circular corrente pelo mesmo. Porém, conforme a luminosidade no LDR diminui, menos corrente pode circular por ele. Assim, a corrente que flui através do resistor de 1 MΩ pode circular pela base do transistor, que o leva do corte ao estado de saturação. Uma vez o transistor em saturação, o LED acende.

Circuito utilizado para demonstrar o funcionamento do LDR.
Fonte: Desenvolvido pelo autor.

Abaixo está o circuito montado em uma matriz de contatos. A animação mostra ele em funcionamento. Repare que utilizo o dedo para cobrir e descobrir a superfície do LDR. Assim, podemos alterar a luz que incide no mesmo e consequentemente sua resistência interna.

Circuito anteriormente apresentado, agora montado na matriz de contatos.
Fonte: Desenvolvido pelo autor.

Algumas observações:

• Destacamos que o resistor ligado em série com o LED no valor de 1kΩ serve como limitador de corrente para evitar a queima do mesmo.

• Embora no circuito tenha sido utilizado o transistor BC 548, é possível substituí-lo por outros equivalentes NPN de uso geral.

• Quanto ao LDR, saiba que é possível encontrá-lo em diferentes diâmetros. Quanto maior o tamanho, mais área capaz de receber luminosidade. Como consequência, maior será a sensibilidade do circuito. No circuito de exemplo que foi mostrado, um LDR de qualquer diâmetro pode ser utilizado. No exemplo demonstrado eu fiz uso de um LDR com 10 mm.

Referências

BOYLESTAD, Robert. Introdução à análise de circuitos. 10a edição. São Paulo: Ed. Pearson – Prencite Hall, 2004.

ECHEWEOZO, E.O.; OKORO, N.O.; NGELE, P. Design, construction and calibration of automatic street light controller using Light Dependent Resistor (LDR). Journal of Applied Sciences and Environmental Management, 23(3), 457, 2019. https://doi.org/10.4314/jasem.v23i3.14

PUTRI, Maharani; ARYZA, Solly. DESIGN OF SECURITY TOOLS USING SENSOR LIGHT DEPENDENT RESISTOR (LDR) THROUGH MOBILE PHONE. International Journal for Innovative Research in Multidisciplinary Field, 2018.

A lata de sardinha também pode virar um amplificador

Um Simples Potente Amplificador

Um dia desses estava em casa com uma lata de sardinha de bobeira e resolvi usá-la para colocar um circuitinho meu que estava precisando de uma ‘casa’. Tinha montado tempos atrás um amplificador Classe A usando um MOSFET (Transistor de Efeito de Campo). O MOSFET que usei foi o IRF 630. Ele esquenta bastante, por isso nem pense em ligar ele sem um bom dissipador de calor.

A fonte usada foi 12 Volts, com capacidade de corrente de 4 Ampéres para trabalhar com folga. O MOSFET ainda tem a particularidade de o ponto de corte de ser diferente do transistor bipolar. Com isso o resultado da amplificação com transistor de efeito de campo gera menos distorção por crossover.

Veja abaixo o aspecto do amplificador na lata de sardinha.

Vista frontal do amplificador feito em lata de sardinha. No detalhe pode ser visto o P10 da entrada, o LED e o cabo com um P10 fêmea na ponta para saída a ser ligada na caixa de som.
Vista frontal do amplificador feito em lata de sardinha. No detalhe pode ser visto o P10 da entrada, o LED e o cabo com um P10 fêmea na ponta para saída a ser ligada na caixa de som.

Vista traseira do amplificador com a entrada da alimentação.
Vista traseira do amplificador com a entrada da alimentação.

Repare que poucos componentes são necessários para montar o amplificador. Precisamos além do MOSFET de 3 resistores e 2 capacitores (1 eletrolítico e 1 cerâmico).

Fundo da lata de sardinha com o restante do circuito do amplificador.
Fundo da lata de sardinha com o restante do circuito do amplificador.

Abaixo está o diagrama do circuito que montei.

Circuito amplificador classe A com FET.
Circuito amplificador classe A com FET.

Pinagem do FET IRF 630.
Pinagem do FET IRF 630.

Meu Amplificador Caseiro Valvulado – O Fender Champ 5C1

O Amplificador Fender que Montei

Introdução

Na música as válvulas ainda hoje são peça de desejo dos músicos. O som gerado pela válvula apresenta tecnicamente características diferentes, fazendo com que o resultado seja distinto do som de um amplificador transistorizado.

Modelo que montei

O modelo que montei e vou falar nesse post é o 5C1 da Fender. O circuito pode ser facilmente encontrado na web. Ele foi lançado pela Fender na década de 50. A única alteração que fiz foi substituir a válvula retificadora 5Y3 por 2 diodos de estado sólido – 1N4007. O circuito usa pouquíssimos componentes. O resultado são cerca de 5 Watts puramente valvulados. O som é ‘nervoso’, ou seja, não espere nesse circuito um som limpinho e cristalino. Ele é um pouquinho áspero e sendo bem legal para um Blues ou Rock, por exemplo.

As Válvulas, Chassis, Trafo…

As 2 válvulas usadas possuem tensão de filamento de 6,3 Volts provenientes de um enrolamento separado no transformador de tensão. O chassis usado para montar o amplificador foi uma forma de bolo de alumínio. Ela tem a vantagem de ser encontrada facilmente e ser muito boa de trabalhar. Os cortes e furos são muito fáceis de serem feitos. Embora para uma boa blindagem não é o mais indicado.
As válvulas usadas são: 6SJ7 e a 6V6. Ambas são pentodos (nome dado por terem 5 elementos internos). A primeira válvula faz o papel de pré-ampificadora e a 6V6 de potência (output). Abaixo está o diagrama do circuito que encontrei na Web. Detalhe para a válvula 6SJ7 que utilizei. Ela é blindada, também conhecida como válvula utilizada em aplicações militares, ou seja, mais resistente (pois não é de vidro) e menos sujeita à interferências externas.

Circuito do Amplificador Fender Champ.
Circuito do Amplificador Fender Champ.

Além desse modelo existem na Internet outros bem similares, também com 2 válvulas. Porém são válvulas diferentes. Existe um modelo que possui no pré um triodo ou duplo triodo como a 12AX7. Esse modelo é o Fender 5F1.

Para a soldagem dos componentes não fiz circuito impresso. Usei barra de terminais fazendo um tipo de montagem chamada ‘ponto a ponto’. Os amplificadores valvulados de antigamente eram todos montados seguindo essa estrutura.

Eu não montei um gabinete para ele. Mas não é nada complicado. Eu mesmo já fiz outros gabinetes como para o amplificador abaixo que também montei. Esse amplificador também tem um post dedicado à ele. Leia aqui mais detalhes sobre ele.

Aspecto do mini amplificador valvulado.
Aspecto do mini amplificador valvulado.

Veja mais detalhes sobre o amplificador no vídeo abaixo.

O autor do blog Alex Baroni é professor de Curso Baroni. Para maiores detalhes sobre o curso Baroni visite o site
www.cursobaroni.com.br.

Visite o canal do Curso Baroni no YouTube através desse link e não deixe de se inscrever no canal. Dessa forma você fica sabendo das novidades.

Dica: Mesmo ele tendo um som de baixa potência é possível ensaiar com sua banda ou até dar um showzinho. Basta microfonar ele levando o som para o PA. De vez em quando vemos artistas famosos utilizando esse tipo de configuração, ou seja, um amplificador de pequena potência microfonado. Isso é super comum. Afinal o som da guitarra é um somatório do instrumento + amplificador. Cada amplificador dará um timbre diferente. Por isso nada mais justo que o guitarrista tenha necessidade de levar seu próprio amplificador para tirar o seu ‘som’.

Você nunca mais vai ficar sem captador para ukulele, violão e cavaquinho

Quer montar um captador para seu violão ou ukulele? Tá aqui! É muito simples e vou explicar para você como fazer.
Existem na natureza alguns cristais que ao sofrerem deformações geram diferenças de potencial. Mas o que é diferença de potencial, você deve estar se perguntando. DDP ou diferença de potencial é comumente conhecida como tensão. Esses cristais fazem parte de alguns componentes eletrônicos como os chamadas cápsulas de piezo ou cápsulas piezoelétricas.
São dispositivos como esse da foto abaixo.

Elas são polarizadas ou seja possuem polos específicos chamados de positivo e negativo. E conforme disse ao sofrerem deformações físicas, geram nesses dois terminais uma tensão. O cristal famoso nessa aplicação é o Cristal de Rochele.
Um ponto importante de se observar durante a soldagem do piezo é quanto a ficar pouco tempo com o ferro de soldar, pois esses componentes são sensíveis ao calor intenso.

Se você soldar dois fios nos terminais + e – já poderá ligar os mesmos na entrada do seu amplificador. E assim que tocar com os dedos sobre a superfície do piezo ouvirá isso nos alto-falantes.
Então você deve colar o cristal no tampo do seu instrumento acústico. Já fiz testes com o uso de violão, ukulele, guitarra e até violino.

Nesse vídeo mostro o captador em ação.

Aqui nesse outro vídeo eu mostro o funcionamento de toda a eletrônica por trás da captação. É algo bem simples como você já leu, mas o vídeo reforça o conteúdo. Assiste lá:

Você pode fazer um captador para seu violão/ukulele/cavaquinho

O Captador do Tipo ‘Cristal’

O Ukulele abaixo não tinha nenhum tipo de captação. Eu mesmo instalei um captador nele. O captador usado foi o mesmo descrito aqui nesse post. Fiz um furo na lateral do instrumento e instalei um plugue P10 fêmea. Veja que o plugue teve que ficar localizado nessa área do instrumento, pois a boca do mesmo é muito pequena e sendo assim é difícil colocar a mão dentro dele. Essa foi a posição em que a instalação se tornou mais fácil.

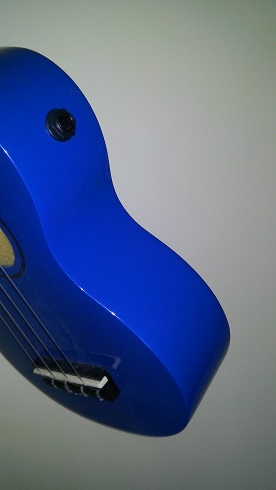

Ukulele com captador tipo cristal instalado.
Ukulele com captador tipo cristal instalado.

O captador que usei nada mais é do que um cristal pizeoelétrico. Ele pode ser encontrado em lojas de eletrônica. O captador do tipo cristal tem esse nome, pois a estrutura interna do piezo é formada por cristais. Esses cristais ao sofrerem deformação geram uma ddp (diferença de potencial) em seus terminais. Essa ddp pode no nosso caso ser traduzida pelo som que gerou a ‘deformação’. Dessa forma se esse sinal for aplicado à entrada de um amplificador, poderemos ouvir o som do Ukulele, no nosso exemplo.

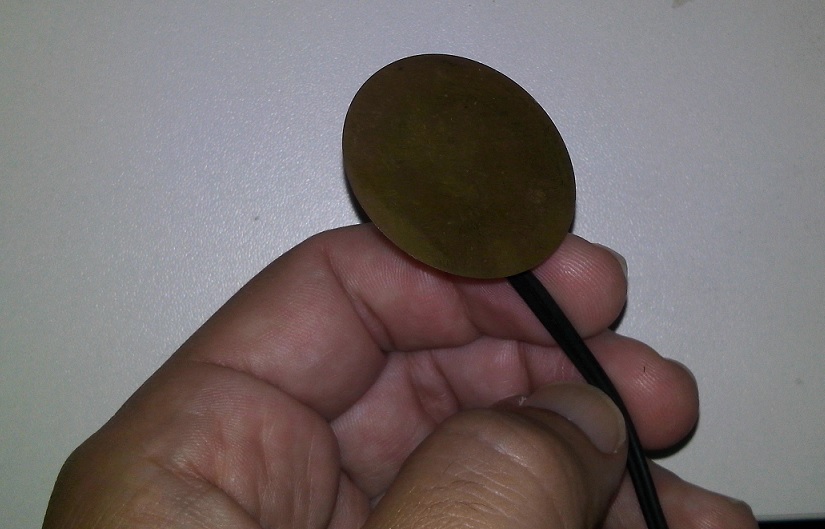

Cristal Piezo
Cristal Piezo

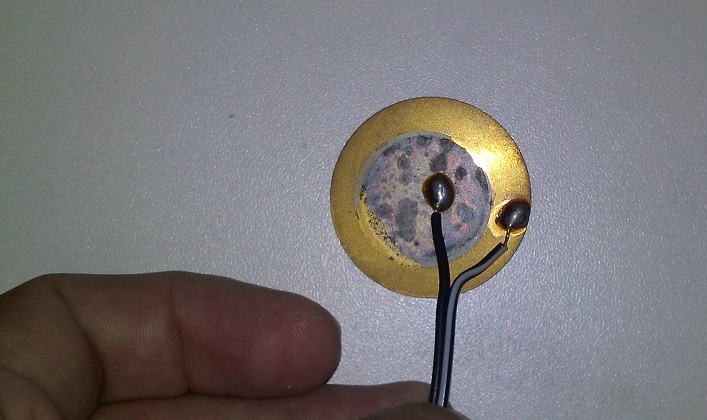

Captador com piezo
Captador com piezo

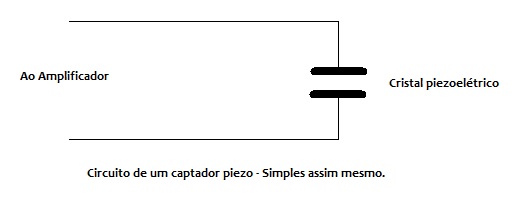

Abaixo o circuito do captador com uso do cristal piezoelétrico.

Circuito do captador com piezo
Circuito do captador com piezo



O fio utilizado deverá ser blindado para evitar o aparecimento de roncos da rede elétrica.

Para não haver problema com microfonia, instalei uma grossa espuma dentro do corpo do Ukulele. Funciona super bem. Nunca tive problemas de microfonia mesmo tocando em estúdio.

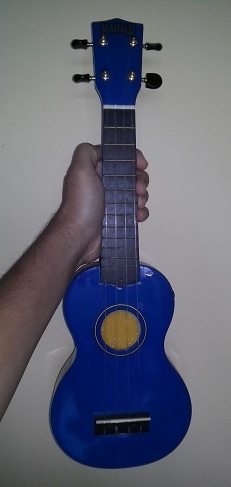

Ukulele soprano da marca Mahalo.
Detalhe da espuma que coloquei no Ukulele

Veja no vídeo abaixo o som do Ukulele. Nele estou tocando com o uso de um amplificador de guitarra.

Faça você também um mini amplificador valvulado com pilhas

Montando um Amplificador Valvulado

Depois de montar valvulados maiores, achei que seria interessante montar um amplificador de menor porte. Porém, ainda assim teria de ser valvulado. Veja a foto dele aí embaixo.

Aspecto do mini amplificador valvulado.
Aspecto do mini amplificador valvulado.

Até aqui tudo bem. Porém meu desafio era maior. Eu queria fazer ele ser capaz de funcionar também com pilhas.

Espera aí? Como assim? Valvulados normalmente precisam de alta tensão para funcionarem. Existem algumas válvulas criadas especificamente para trabalharem com baixas tensões. Além do mais, é possível usar uma válvula tradicional polarizando com baixa tensão. Elas funcionam, porém não na sua forma ideal. O filamento funciona corretamente já que precisa de uma tensão baixa, mas a parte de alta tensão fica funcionando subalimentada. O resultado é que o sinal ao ser amplificado se distorce.

Para a etapa de saída, comumente chamada de ‘power’, eu usi um C.I. montando assim um amplificador híbrido (válvula + C.I.). No pré (válvula) usei um controle de ganho fazendo com que mesmo com baixa tensão a válvula possa distorcer desde o mínimo possível até o seu máximo. Assim consigo tocar um som levemente áspero ou um som bem mais distorcido. Tudo dependendo do ganho dado no potenciômetro.

No painel frontal, coloquei um potenciômetro de volume e outro de ganho. Um LED indica que o amplificador está ligado. Na entrada um plugue tipo P10 e uma chave liga-desliga tipo alavanca. Ao lado deixei a válvula em destaque participando do visual do amplificador.

Detalhe da válvula pentodo pré-amplificadora.
Detalhe da válvula pentodo pré-amplificadora.

Na traseira deixei o tradicional pórtico por onde também sai o som do alto-falante. Logo acima dele coloquei um plugue P2 para poder ligar fone de ouvido. Esse plugue funciona com circuito jaque fechado. Assim, quando um plugue de fone é inserido, o som deixa de sair no alto-falante.

Já que o amplificador é pequeno funciona super bem como amplificador de estudos. Também na parte traseira está a alimentação. Que no meu caso vem de 8 pilhas pequenas totalizando 12 Volts. Ao lado das pilhas se encontra todo o circuito do amplificador. Mantive tudo aberto para uma boa circulação do ar, já que o C.I. trabalha levemente aquecido.

Visão traseira do amplificador híbrido.
Visão traseira do amplificador híbrido.

Quer aprender a montar um desses. Aí abaixo, você pode assistir os 23 vídeos que filmei com todas as etapas.

A etapa de potência foi feita com o C.I. LM386 que dá cerca de 2 Watts da forma como foi ajustado o circuito. O gabinete foi montado em compensado de 1 cm de espessura. Toda a caixa foi forrada com carpete preto. Cantoneiras, alça e pés foram instalados para dar um jeitão todo profissional à esse Mini Amp.

Mais detalhes sobre ele ou quem quiser montar um igual à esse, basta visitar meu site www.cursobaroni.com.br e meu canal no YouTube.

Meu canal no YouTube

Amplificador de áudio com TDA2003

O circuito integrado TDA 2003 é um C.I. criado anos após a criação de seu antecessor, o TDA2002. Com melhorias sobre o TDA 2002, o TDA2003 consegue entregar uma potência RMS de 10 Watts. O consumo de corrente para gerar essa potência é pequeno, fazendo com que a fonte de alimentação não precise ser nada monstruoso. Com um transformador com secundário capaz de fornecer 12 Volts pelo menos 600 mA você conseguirá alimentar o amplificador.
Vale ressaltar a importância de que sua fonte seja bem filtrada com o uso de capacitores de elevada capacitância. Dessa forma você reduzirá as chances de aparecem roncos devido ao 60 Hz da rede elétrica.

Visite o canal do Curso Baroni no YouTube através desse link e não deixe de se inscrever no canal. Dessa forma você fica sabendo das novidades.
