As válvulas eletrônicas costumam ser associadas a amplificadores que trabalham com tensões elevadas. Entretanto, também é possível realizar experiências utilizando uma válvula em condições de baixa tensão.
Neste projeto, construo passo a passo um pedal de distorção valvulado com 12AX7, alimentado com aproximadamente 12 V.
A proposta não é reproduzir exatamente o funcionamento de uma etapa valvulada convencional de alta tensão. A intenção é explorar o comportamento da 12AX7 fora de sua região mais tradicional e utilizar sua não linearidade para modificar o sinal da guitarra.
O que é a válvula 12AX7?
A 12AX7 é uma válvula do tipo duplo triodo. Isso significa que dentro do mesmo invólucro existem duas seções de triodo eletricamente independentes, além do sistema de aquecimento compartilhado.
Cada triodo possui três elementos principais:
- Cátodo: emite elétrons quando aquecido.
- Grade de controle: controla o fluxo de elétrons.
- Placa ou ânodo: recebe os elétrons que atravessam a válvula.
Uma pequena variação do sinal aplicado à grade pode provocar uma variação maior no circuito da placa. É esse comportamento que permite utilizar a válvula em estágios de amplificação e processamento de áudio.
No circuito apresentado, é utilizada uma das duas seções internas da 12AX7.
Como funciona o pedal de distorção valvulado?
O sinal da guitarra entra no circuito por meio de um capacitor de acoplamento de 0,022 µF e chega à grade da válvula.
A válvula modifica esse sinal conforme sua polarização e suas condições de funcionamento. O resultado é retirado da placa e enviado à saída por outro capacitor de 0,022 µF.
O caminho básico é:
Guitarra → capacitor de entrada → grade da 12AX7 → válvula → placa → capacitor de saída → amplificador
Os demais componentes estabelecem as condições elétricas necessárias para que a válvula responda ao sinal.

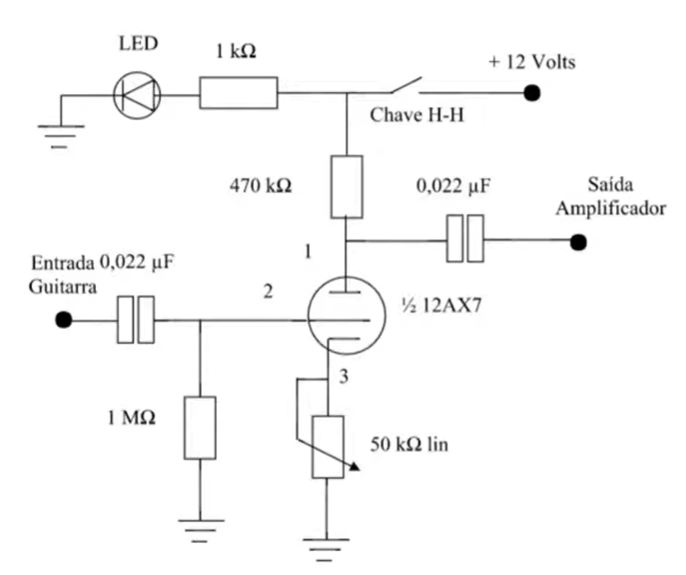

Identificando os terminais utilizados da 12AX7
Na seção da válvula representada no esquema, aparecem os pinos:
| Pino | Elemento | Função no circuito |
|---|---|---|
| 1 | Placa | Ponto de saída do sinal processado |
| 2 | Grade | Entrada do sinal da guitarra |
| 3 | Cátodo | Participa da polarização e do ajuste do estágio |
Esses três pinos pertencem a uma das duas seções de triodo da 12AX7.
A outra metade da válvula possui seus próprios terminais de placa, grade e cátodo. Os terminais do filamento não aparecem detalhados nessa parte do esquema e precisam ser ligados de acordo com a configuração de aquecimento utilizada.
Não se deve identificar os pinos apenas olhando a válvula por cima. A contagem precisa respeitar a orientação indicada para o soquete.
A função do capacitor de entrada
O capacitor de 0,022 µF colocado na entrada permite o acoplamento do sinal da guitarra à grade.
Sua principal função é permitir a passagem da componente variável do sinal de áudio, evitando que uma eventual tensão contínua de um circuito interfira diretamente na polarização do outro.
O capacitor também participa da resposta em frequência em conjunto com a impedância encontrada na entrada.
Seu valor não deve ser analisado isoladamente. A quantidade de graves que atravessa o estágio depende da relação entre a capacitância e a resistência equivalente associada à entrada.
Para que serve o resistor de 1 MΩ?
O resistor de 1 MΩ liga a grade à referência de terra.
Ele estabelece um caminho elétrico para a grade e ajuda a definir a impedância de entrada do estágio. Sem esse caminho, a grade poderia ficar eletricamente flutuante, produzindo um comportamento instável.
O valor elevado ajuda a evitar uma carga excessiva sobre o captador da guitarra.
Captadores passivos podem ser sensíveis à impedância do circuito conectado a eles. Uma impedância de entrada muito baixa pode reduzir o nível do sinal e alterar seu timbre.
O resistor de 470 kΩ na placa
O resistor de 470 kΩ está ligado entre a alimentação e a placa da válvula.
A corrente da válvula produz uma queda de tensão nesse resistor. Quando o sinal aplicado à grade altera a corrente do triodo, a tensão na placa também se modifica.
É dessa variação que retiramos o sinal de saída.
Em uma aplicação tradicional da 12AX7, a placa costuma trabalhar com uma tensão muito superior a 12 V. Neste projeto, o resistor participa de uma configuração deliberadamente utilizada em baixa tensão.
O potenciômetro de 50 kΩ no cátodo
O potenciômetro linear de 50 kΩ aparece ligado entre o cátodo e o terra.
Ao alterar sua resistência, modificamos a condição de polarização do triodo. Isso influencia o ponto de funcionamento da válvula e, consequentemente, a maneira como o sinal é amplificado e distorcido.
Esse controle não funciona simplesmente como um volume.
Ele altera o comportamento do estágio valvulado. Em determinadas posições, o som pode apresentar mudanças no ganho, na assimetria e na intensidade da distorção.
O resultado também depende da própria válvula, do nível do sinal de entrada e do amplificador utilizado depois do pedal.
A função do capacitor de saída
O segundo capacitor de 0,022 µF está conectado entre a placa da válvula e a saída do circuito.
Ele permite transferir a componente de áudio para o amplificador, bloqueando a tensão contínua presente no ponto da placa.
Mesmo trabalhando com uma alimentação baixa, não é adequado eliminar o capacitor sem analisar as condições elétricas do estágio seguinte.
Como acontece na entrada, esse capacitor também forma uma relação com a impedância do equipamento conectado à saída e pode influenciar a resposta nas frequências mais baixas.
Por que a baixa tensão produz distorção?
A 12AX7 foi desenvolvida para trabalhar, em suas aplicações mais comuns, com tensões de placa significativamente superiores às utilizadas nesse circuito.
Quando operamos a válvula com aproximadamente 12 V na placa, ela trabalha em uma condição bastante diferente. Essa utilização costuma ser chamada informalmente de starved plate, expressão que pode ser entendida como placa trabalhando com tensão reduzida.
Nessa condição, a região disponível para o sinal é limitada e a resposta pode se tornar fortemente não linear.
Em vez de buscar uma amplificação limpa e com grande margem dinâmica, o circuito aproveita essa não linearidade para produzir um efeito sonoro.
A distorção não surge simplesmente porque existe uma válvula no circuito. Ela resulta das condições de polarização e da forma como o sinal percorre o estágio.
Baixa tensão significa o mesmo som de um amplificador valvulado?
Não.
Um circuito com 12AX7 alimentado em baixa tensão não reproduz automaticamente o comportamento de um pré-amplificador valvulado convencional alimentado com alta tensão.
Quando mudamos a alimentação, alteramos:
- O ponto de funcionamento da válvula.
- A excursão disponível para o sinal.
- O ganho alcançado.
- A forma como ocorre a saturação.
- A resposta a diferentes níveis de entrada.
O resultado pode ser musicalmente interessante, mas possui características próprias.
O valor deste projeto está justamente na experimentação: ouvir o efeito produzido por uma válvula conhecida operando em condições incomuns.
Distorção, saturação e recorte do sinal
Um sinal limpo mantém sua forma básica quando é amplificado dentro dos limites do circuito.
Quando o estágio deixa de responder proporcionalmente à entrada, os picos da forma de onda começam a ser alterados. Isso introduz componentes harmônicas e muda o timbre percebido.
A distorção pode variar conforme:
- Intensidade do sinal da guitarra.
- Tipo e saída dos captadores.
- Posição do potenciômetro de ajuste.
- Características individuais da válvula.
- Tensão real da alimentação.
- Impedância do equipamento conectado à saída.
Por isso, duas guitarras podem produzir resultados diferentes no mesmo circuito.
A alimentação do filamento
A válvula precisa aquecer o cátodo antes de funcionar.
A 12AX7 possui um filamento que permite diferentes configurações de alimentação, conforme a tensão disponível. A conexão correta envolve os pinos específicos do aquecimento e deve seguir a pinagem da válvula.
O circuito do caminho de áudio mostrado na imagem não apresenta todos os detalhes dessa ligação.
Antes da montagem, é necessário confirmar:
- Quais pinos pertencem ao filamento.
- Como devem ser ligados para a tensão utilizada.
- Qual corrente a fonte precisa fornecer.
- Se a tensão disponível está dentro da faixa adequada.
Uma ligação incorreta pode impedir o funcionamento ou danificar o filamento.
Por que a válvula demora para funcionar?
Ao ligar o circuito, o filamento precisa aquecer o cátodo. Esse processo não é instantâneo.
Por isso, pode existir um intervalo entre o acionamento da alimentação e o aparecimento do efeito na saída.
Esse comportamento é normal em circuitos valvulados e bastante diferente da resposta praticamente imediata encontrada em muitos circuitos totalmente semicondutores.
Mesmo alimentada em baixa tensão, a válvula também aquece fisicamente durante o funcionamento. Ela deve ser instalada com espaço e ventilação adequados.
A função do LED
O LED funciona como indicador de alimentação ou acionamento.
O resistor de 1 kΩ limita a corrente que passa pelo LED. Sem um resistor adequado, a corrente poderia superar o limite do componente e danificá-lo.
A orientação do LED também precisa ser respeitada, pois ele possui polaridade.
Antes de montar, é importante conferir a orientação física do LED utilizado e compará-la com o esquema. O formato do símbolo e a posição dos terminais não devem ser interpretados apenas pela aparência do desenho.
Esse circuito aciona diretamente um alto-falante?
Não.
A saída representada no esquema é destinada a alimentar a entrada de um amplificador ou outro estágio de áudio compatível.
A 12AX7 nessa configuração não fornece a potência necessária para movimentar diretamente um alto-falante convencional com volume adequado.
O circuito funciona como um efeito ou estágio de processamento:
Guitarra → pedal valvulado → amplificador → alto-falante
Também é importante começar os testes com o volume do amplificador reduzido e aumentá-lo gradualmente.
O que verificar antes de ligar?
Antes da primeira energização, confira:
- Pinagem da válvula vista pelo lado correto.
- Ligações do soquete.
- Valor dos resistores.
- Valor e tipo dos capacitores.
- Polaridade do LED.
- Ausência de curtos entre terminais.
- Tensão e polaridade da fonte.
- Ligação correta do filamento.
- Continuidade do terra.
- Entrada e saída corretamente identificadas.
Também vale medir a fonte sem a válvula instalada e verificar se a tensão está adequada.
Depois da montagem, uma inspeção visual cuidadosa pode encontrar fios soltos, terminais encostando e soldas inadequadas antes que eles causem problemas.
Cuidados com a fonte de alimentação
Embora este projeto utilize aproximadamente 12 V, a fonte pode estar conectada à rede elétrica.
O circuito deve receber uma alimentação isolada, regulada e capaz de fornecer a corrente exigida, principalmente pelo filamento.
Não utilize ligações improvisadas diretamente na rede. Também não presuma que qualquer fonte marcada como 12 V seja adequada. É necessário conferir:
- Se a saída é contínua ou alternada.
- A polaridade.
- A capacidade de corrente.
- A qualidade da filtragem.
- A isolação elétrica.
- O tipo de conector.
Ruídos presentes na alimentação podem aparecer no áudio.
Veja a construção passo a passo
No vídeo, mostro a construção do pedal de distorção valvulado de baixa tensão com 12AX7:
Esse projeto é interessante porque permite observar a válvula fora de sua aplicação convencional. Além do efeito sonoro, a montagem ajuda a compreender grade, placa, cátodo, polarização, acoplamento e aquecimento do filamento.
Mais do que reproduzir um circuito, o objetivo é entender como cada componente participa do resultado.
